產品簡介

1.適用范圍(Scope)

本規格書僅適用于東晟公司的保持式吸盤電磁鐵DSKD5035L-24A102標準試驗條件

2-1環境

周圍溫度:20+2℃，相對濕度:65RH土5%，大氣壓:1013mbar

2-2電源:穩定額定電源

3.額定參數(標準試驗條件)

3-1電壓:DC24v，3-2電流:2.4A，3-3功率:57.6W

3-4直流電阻:102+10%，3-5工作循環:10%通電

3-6絕緣等級:F類

4.電氣特性

4-1行程與力量:不通電保持力0mm≥25Kgf，DC24V通電殘留吸引力0mm≤1000gf

4-2絕緣電阻:線圈和框架間100M2 (DC500V常規溫度/濕度)

4-3耐電壓：線圈和框架間AC500V(50/60Hz)1Min或AC600V(50/60Hz)1Sec(擊穿電流2mA)

4-4溫升：在額定電壓DC24下，溫升為75℃Max(10%通電)

4-5壽命：30萬次(10%通電,實驗室理論數據)

4-6端子強度：當施加1kgf(任意方向)時，不允許脫落

4-7工作溫度、濕度

- 20℃-+55℃，5%RH -85%RH

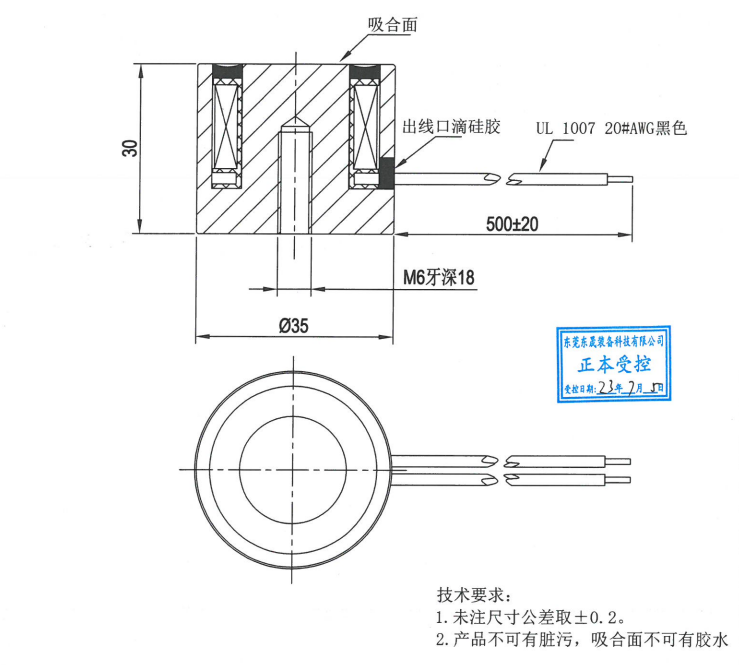

 外形尺寸

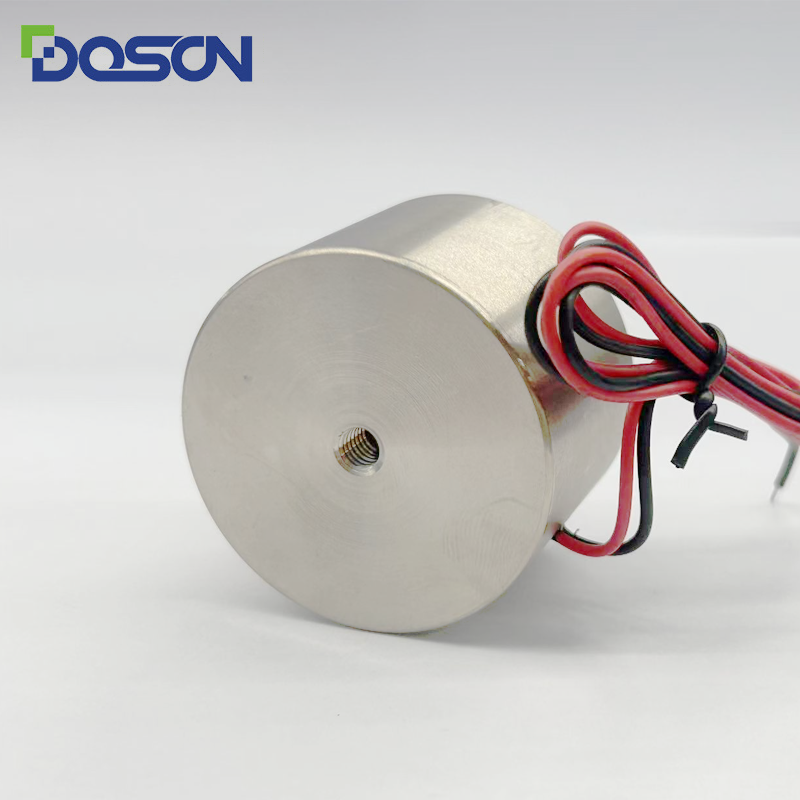

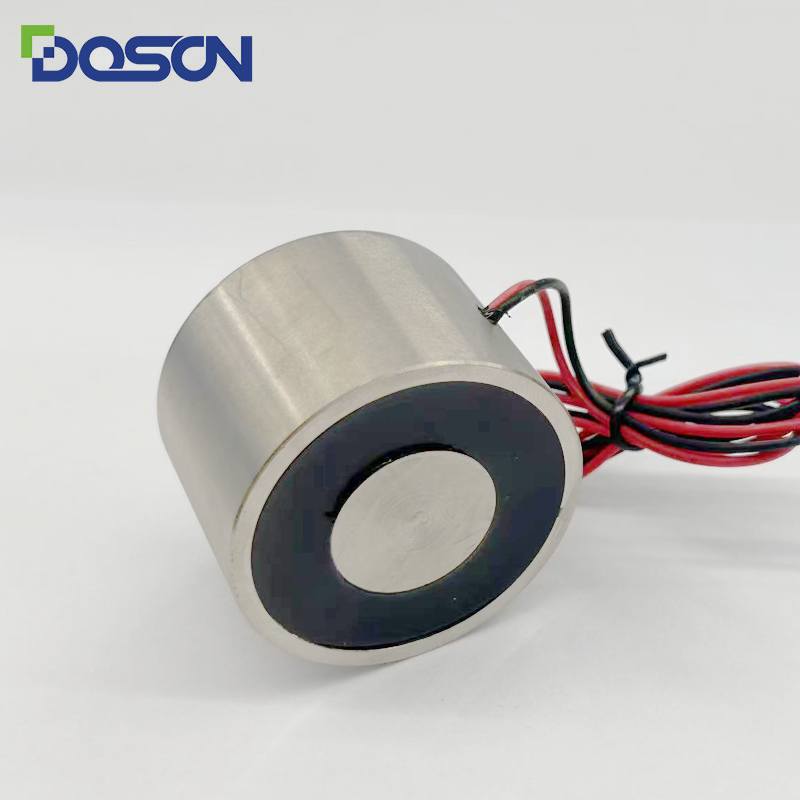

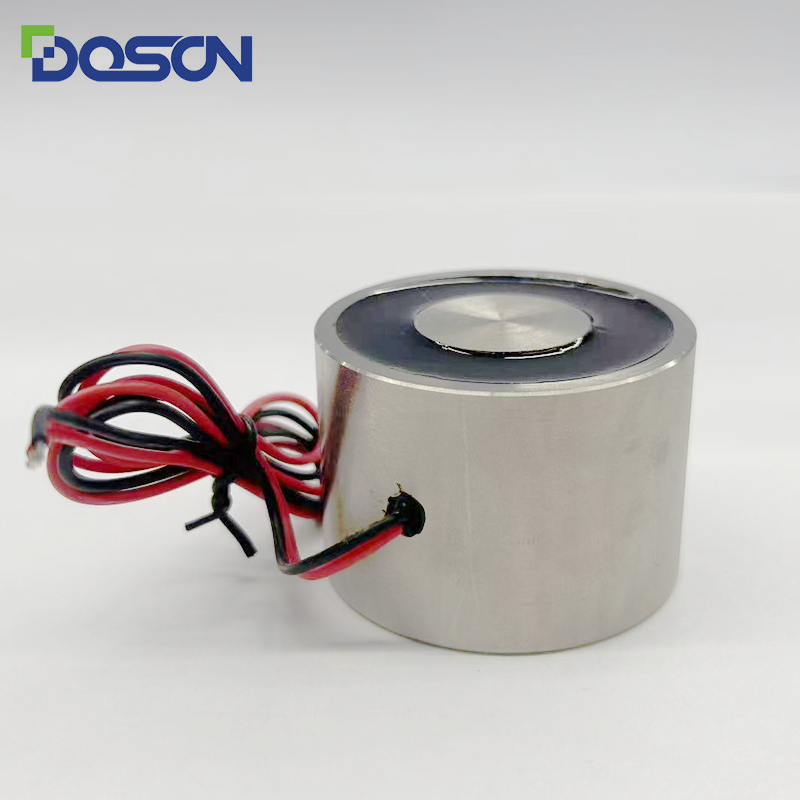

 產品實拍
