產品簡介

1.適用范圍

本規格書僅適用于東晟公司的吸盤電磁鐵DSD3530L-24A82-O12.標準試驗條件

2-1環境：周?chē)鷾囟?/font>：20士2℃，相對濕度：65RH土5%，大氣壓：1013mbar

2-2電源：穩定額定電源

3.額定參數(標準試驗條件)

3-1電壓：DC24v

3-2電流：0.29A

3-3功率：7w

3-4直流電阻：829士10%

3-5工作循環：100%通電

3-6絕緣等級：F類

4.電氣特性

4-1行程與力量：行程0mm, DC24V吸力≥45kgf斷電后剩磁≤2kgf

4-2絕緣電阻：線圈和框架間100M (DC500V常規溫度/濕度)

4-3耐電壓：線圈和框架間AC500V(50/60Hz)1Min或AC600V(50/60Hz)1Sec(擊穿電流5mA)

4-4 溫升：在額定電壓DC24V下，溫升為75K Max (100%通電)

4-5壽命：30萬次(100%通電,實驗室理論數據)

4-6端子強度：當施加0.5kgf(任意方向)時，不允許脫落

4-7工作溫度、濕度：—20℃-+55℃，5%RH -85%RH

 外形尺寸

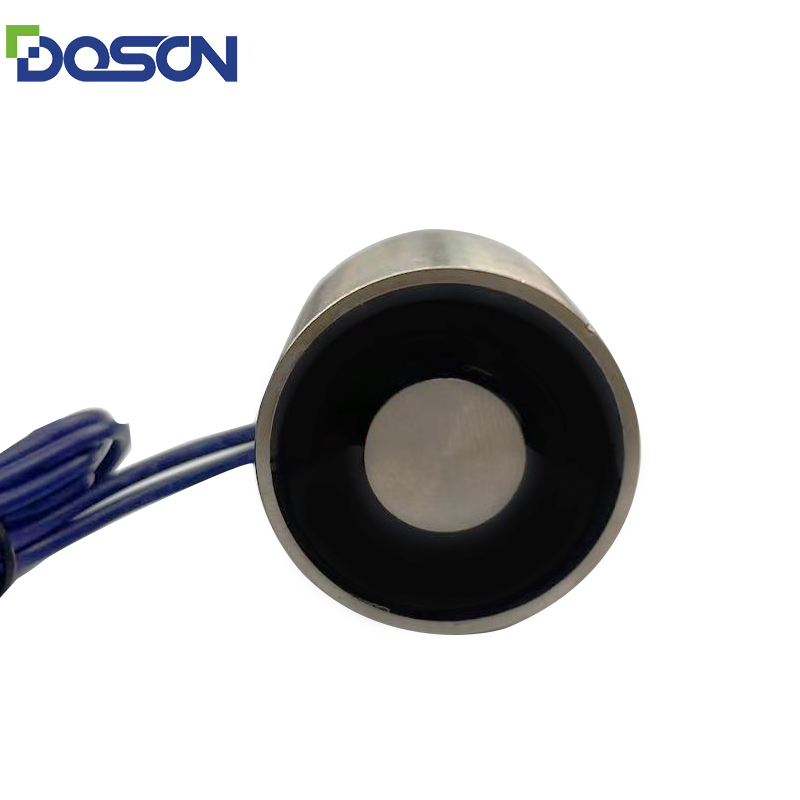

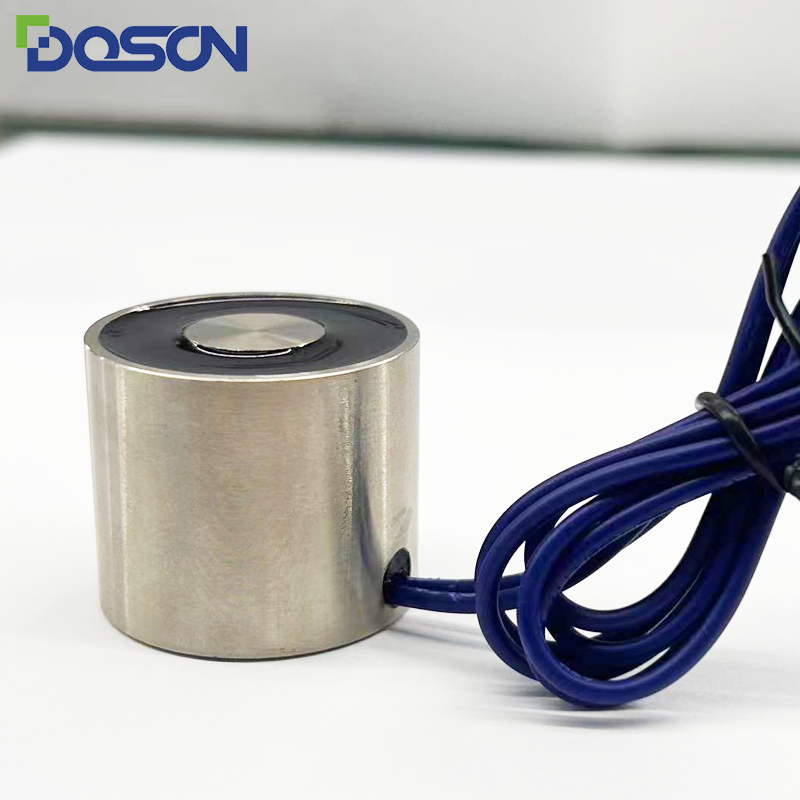

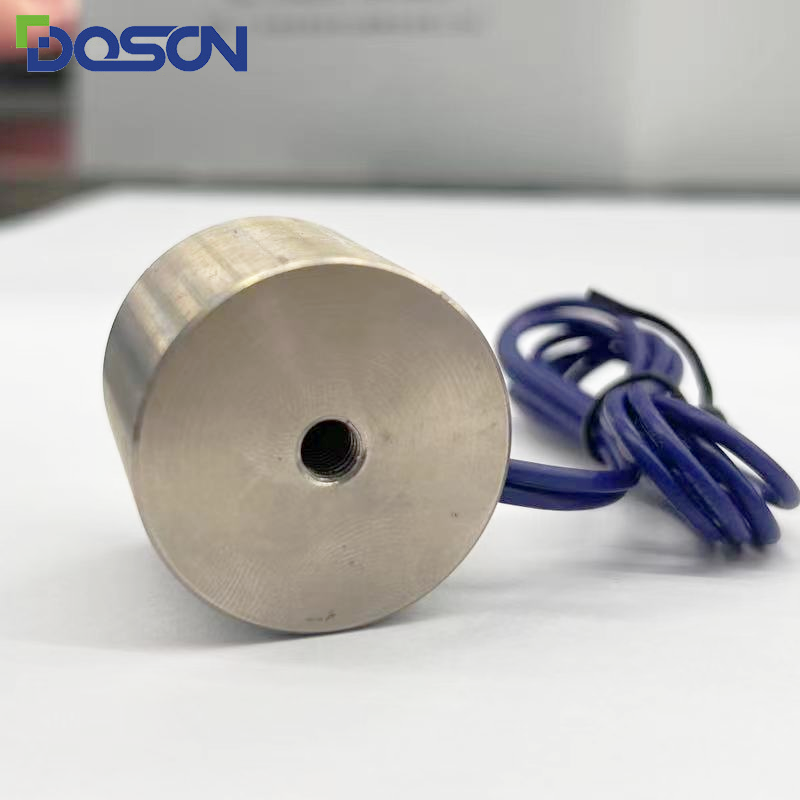

 產品實拍
