產品簡介

1.適用范圍

本規格書僅適用于東展公司的方型推式電磁鐵DS08050S-24A24

2.標準試驗條件

2-1環境

周圍溫度:20士2C，相對濕度:65RH士5%，大氣壓:1013mbar

2-2 電源:穩定額定電源

3.額定參數(標準試驗條件)

3-1電壓：DC24V

3-2電流：0.36A

3-3功率：24W

3-4直流電阻：24歐姆10%

3-5工作循環：100%通電

3-6絕緣等級：F類

4.電氣特性

4-1行程與力量：行程13mm,DC24V初始值時力量不低于2.5kgf

4-2絕緣電阻：線圈和框架間100MQ(DC500V 常規溫度/濕度)

4-3耐電壓：線圈和框架間AC500V(50/60Hz)1Min或AC600V(50/60Hz)1Sec(擊穿電流2mA)

4-4溫升：在額定電壓DC24V下，溫升為65K Max(100%通電)

4-5壽命：10萬次(100%通電實驗室理論數據)

4-6端子強度：當施加1kgf(任意方向)時，不允許脫落

4-7 工作溫度、濕度：-40C-+55C，5%RH-85%RH

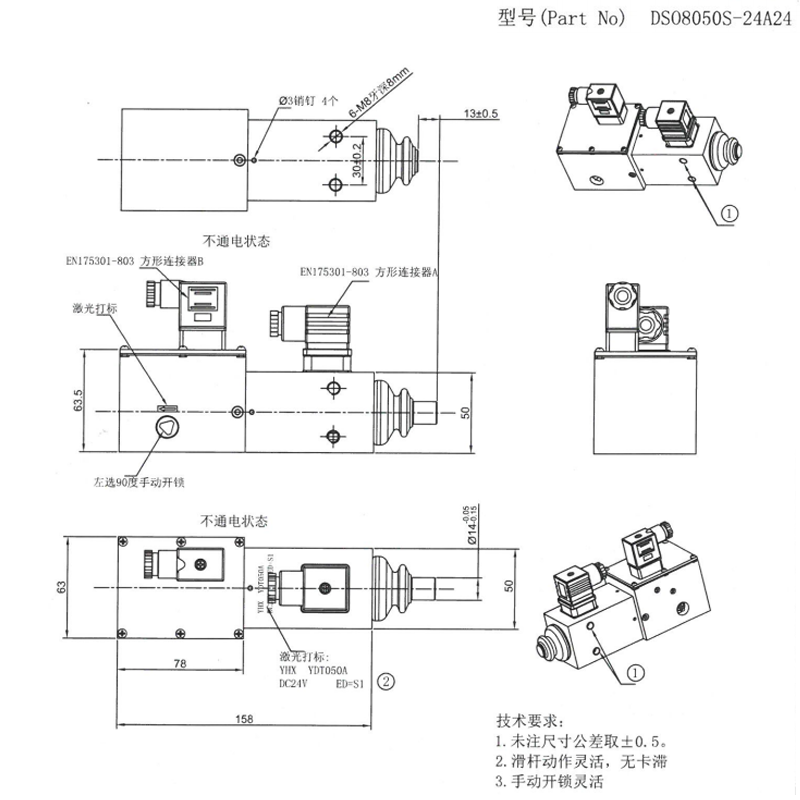

 外形尺寸

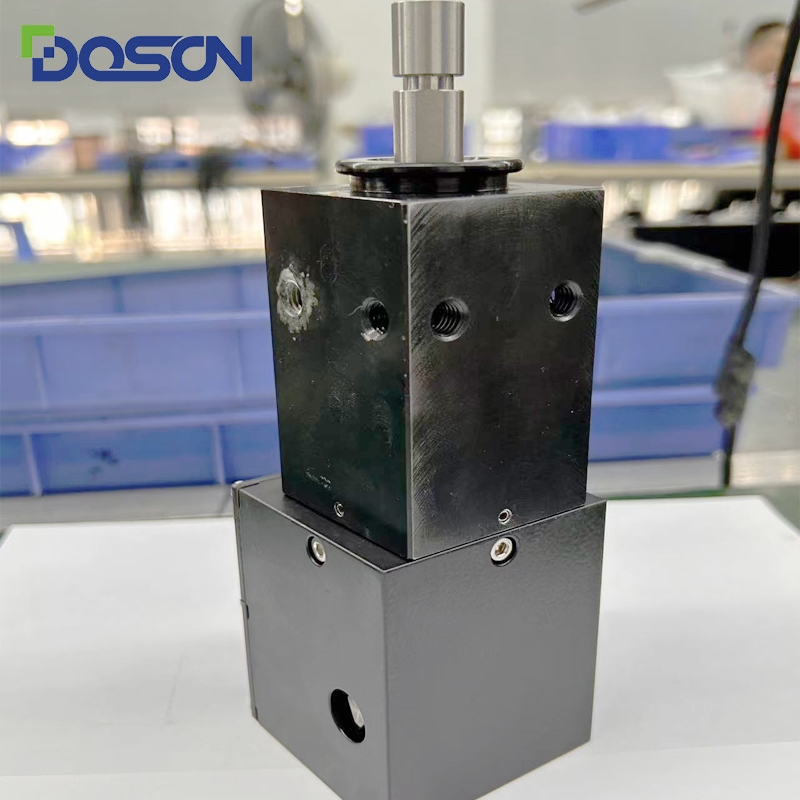

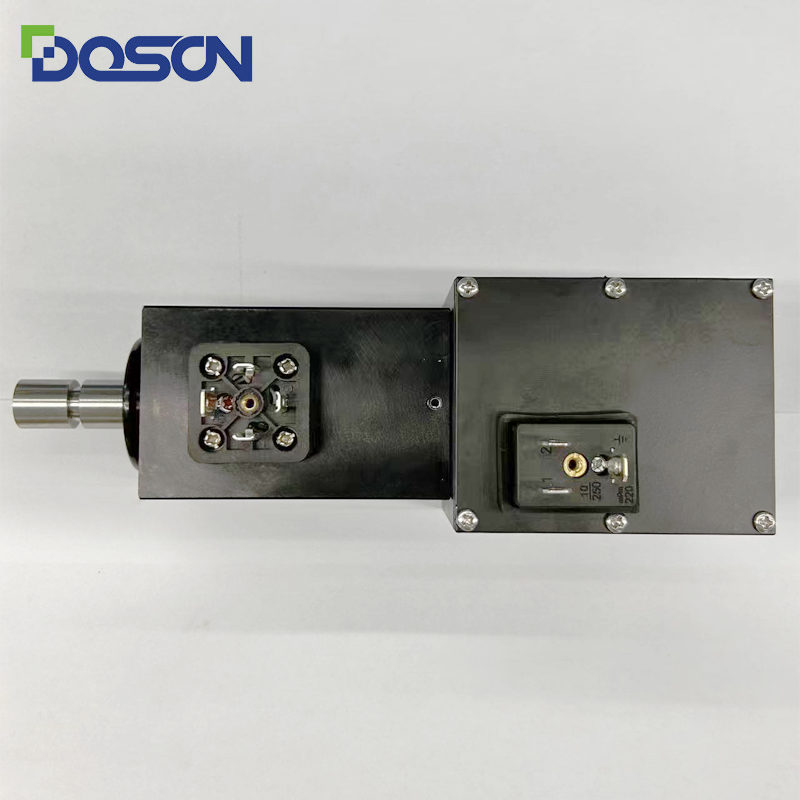

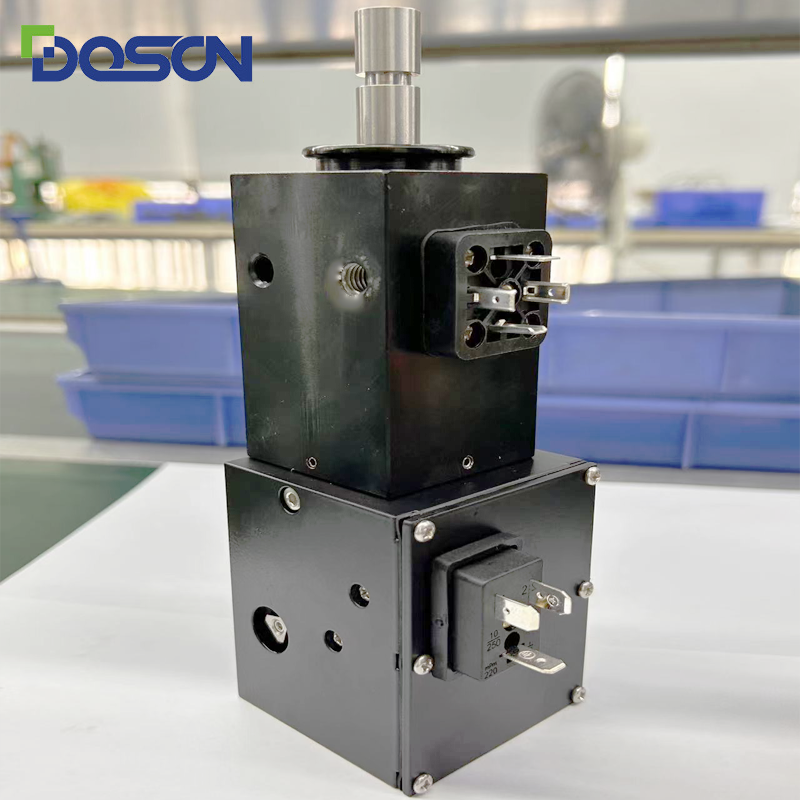

 產品實拍
